Padmontert transformator

Trefasede padmonterte transformatorer
Den 3-fasede puten-monterte transformatoren er en transformator designet med en fullstendig lukket struktur. Utformingen av kjøleribben som kan lede varmen direkte til utsiden, gjør at trefasede...
Mer

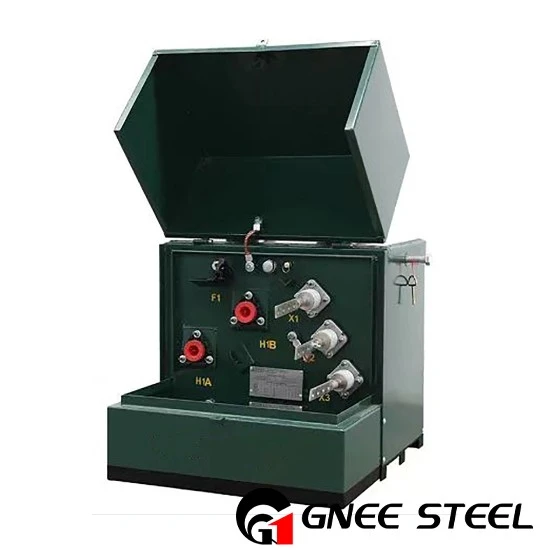

Enfaset padmontert transformator
Pad-monterte transformatorer er laget med effekt fra rundt 15 til rundt 5000 kVA og inkluderer ofte innebygde-sikringer og brytere. Primære strømkabler kan kobles til med albuekoblinger, som kan...
Mer
2000 KVA Pad Montert Transformator
2000 kVA pad-montert transformator oppfyller standardene ANSI, CSA, NEMA, IEEE, DOE osv. GNEE 2000 kVA pad-monterte transformatorer oppfyller DOE-effektivitetsverdier med UL-listet.2000kva...
Mer
167 KVA enfaset padmontert transformator
GNEE 167 kVA putemontert transformator oppfyller/overgår DOE 2016 effektivitetsklassifiseringer med UL/cUL oppført. GNEE Transformer, en fremtredende transformatorleverandør og produsent med en...
Mer
Padmonterte væskefylte transformatorer
Padmonterte væskefylte transformatorer For bruk på underjordiske kraftdistribusjonssystemer.
Mer
750 Kva Pad Montert Transformator
Primære spenningsklasser: 34,5-19,92/13,8-7,957/13,2-7,62/12,47-7,2 eller andre
Sekundær spenningsklassifisering: 208GrdY/120;416GrdY/240,480GrdY/277,/600GrdY/347,220y/127,480V,415v,600v eller...
Mer
2000 Kva Pad Mount Transformer
Den 2000 kVA pad-monterte transformatoren overholder ANSI, CSA, NEMA, IEEE, DOE og andre standarder, oppfyller DOE-effektivitetsverdier og er UL-sertifisert.
Mer
750 Kva ~ 2500 Kva 3-fase pad-montert transformator
750 kva ~ 2500 kva 3-fase pad-montert transformator er et komplett sett med transformatorstasjon og distribusjonsutstyr som kombinerer en kombinert transformator, en lastbryter og en beskyttende...
Mer
50 KVA Pad Mount Distribution Transformator
GNEEs en- og trefaseplate-monterte transformatorer er kraftige, pålitelige og designet med tanke på miljøet. Med evnen til å fungere innendørs og utendørs, tilbyr disse transformatorene økt...
Mer
500 KVA putemontert tre-faseolje-nedsenket distribusjonst...
Kjøletype: ONAN / KNAN
Primærspenning: 2 400 – 46 000 V
Sekundærspenning: 208Y/120 V til 14 400 V
Frekvens: 60 Hz
Mer
Padmonterte transformatorer
Sikkerheten til padmonterte transformatorer gjør dem til et alternativ for offentlig tilgjengelige installasjoner eller enhver situasjon der underjordiske ledninger foretrekkes.
Mer
Tre-Pad-montert transformator
GNEEs Cooper Power-serie tre-faseplate-monterte transformatorer er kompakte kraftsentre for bruk, kommersielle eller industrielle applikasjoner, designet for å tåle mange typer miljøer.
Mer

Produktintroduksjon

Høy effektivitet og lavt tap

Materialer og produksjon av høy-kvalitet:Bruker premium silisiumstålplater (som orientert silisiumstål) og avanserte viklingsteknologier (f.eks. folievikling eller spiralvikling) for å redusere ingen-lasttap (jerntap) og belastningstap (kobbertap).

Energisparende-design

Designet for å overholde internasjonale standarder for energieffektivitet.

Effektiviteten til enkelte modeller kan overstige 99 %, noe som reduserer de langsiktige-driftskostnadene betydelig.

Tilpasningsevne til komplekse strømnett

Bred spenningsregulering:Støtter på-belastningstappvekslere (OLTC) eller ingen-spenningsregulering for å imøtekomme et bredere spekter av spenningssvingninger.

Harmonisk undertrykkelse:Spesielle viklingsdesign (som Dyn11-tilkoblingsgruppen) brukes til å undertrykke tredje harmoniske, og sikrer kompatibilitet med fornybare energikilder som solceller og vindkraft.

Kortslutningsutholdenhet-:Kortslutningstesting og optimalisert impedansdesign bidrar til å minimere virkningen av feilstrømmer.

Tilpasning og global anvendelighet

Fleksible designalternativer:Tilpassbare kapasiteter (fra 10 kVA til 1000 MVA), spenningsnivåer (opptil ±1100 kV ultra-høyspenning) og spesialfunksjoner (f.eks. saltspraymotstand, eksplosjonssikker-beskyttelse) kan skreddersys for å møte kundenes krav.

Tekniske data for trefaset padmontert transformator
Nominell effekt (KVA)	Tap (W)		Dimensjon (mm)
	Ingen-belastningstap (W)	Ved-belastningstap (W)	W	D	H	Vekt (kg)
75KVA	180	1250	1390	910	1430	645
150KVA	280	2200	1510	980	1530	989
300KVA	480	3650	1660	1080	1680	1415
500KVA	680	5100	1810	1160	1790	1905
750KVA	980	7500	2030	1300	2030	2755
1000KVA	1150	10300	1651	1549	1854	3235
1500KVA	1640	14500	2210	1470	2150	5835
2000KVA	2160	20645	2380	1600	2220	6430
2500KVA	2680	27786	3070	1650	2330	8865
3000KVA	3300	30300	3260	1850	2460	11300
3750KVA	4125	37875	4080	2060	2680	14400

Hovedegenskaper

1. Designet av patentert teknologi og programvare med førsteklasses ytelse.
2. Kjernen er laget av høykvalitets kald-valset korn-orientert silisiumstålplate som er produsert i trinn-lapteknologi.
3. Vikling bruker høystyrke emaljert tråd eller papir-isolert tråd eller kobberbelte, som gir jevn fordeling av ampere-svinger, rimelig isolasjonsstruktur med høy evne til å motstå kortslutning.
4. Oljetanken er korrugert med høy korrosjonsbestandighet. Væske og beleggspulver til forbehandling av tankoverflate- tar i bruk internasjonale toppmerker. Tanken avfettes, beises, fosforeres, elektroforeres ved hjelp av automatiske produksjonslinjer, deretter kraftsprøytebelegg og varme-størkner.
5. Den aktive delen bruker kjernefri-hengende struktur. Pakningen er laget av-akrylatgummi av høy kvalitet som kan hemme aldring forårsaket av sol og varme.

Hovedkomponenter

Tank

Det ytre skallet som rommer alle de interne komponentene.

Kjerne

Vanligvis laget av laminerte stålplater.

Viklinger

Primærvikling og sekundærvikling.

Isolasjon

For å forhindre elektrisk ledningsevne mellom viklinger og kjernen, og svingninger av viklingene.

Radiatorer/varmevekslere

For å lette varmespredningen i olje-fylte transformatorer.

Bøssing

Oppretthold elektrisk isolasjon.

Trykk på Changer

Oppretthold spenningsstabilitet til tross for svingninger i belastning eller inngangsspenning.

Pust

Reguler inntaket av luft når oljenivået utvides og trekker seg sammen på grunn av temperaturendringer for oljetransformator.

Monteringsmaskinvare

Bolter, braketter og annen maskinvare som brukes til å feste transformatoren til betongputen.

Servicemiljø

1. Omgivelsestemperatur:Maksimum +40ºC, minimum -40ºC
2. Høyde:les Lehan 1000 meter.
3. Seismisk nivå:mindre enn 3m/s2 i horisontal retning og mindre enn 1,5m/s2 i vertikal retning.
4. Installasjonsmiljø:Ingen åpenbar og tung forurensning, ingen eksplosiv og etsende gass og støv, med god luftventilasjon og ingen alvorlige vibrasjoner og støt.
(Note:Hvis applikasjonsmiljøet er forskjellig fra standardbetingelsene ovenfor, vennligst kontakt for tilpassede design.)

Rutinetest

-Måling av viklingsmotstand
-Måling av spenningsforhold og sjekk av faseforskyvning
-Måling av kort-impedans og tap
-Måling av tomgangs-tap og strøm
-Dielektriske rutinetester
-Tester på-lasttrykk-vekslere, der det er aktuelt
-Lekkasjetesting med trykk for væske-nedsenkede transformatorer (tetthetstest)
-Tetthetstester og trykktester for tanker for gass-fylte transformatorer
-Sjekk forholdet og polariteten til innebygde-strømtransformatorer
-Sjekk av kjerne- og rammeisolasjon for væskesenkede transformatorer med kjerne- eller rammeisolasjon

Typetest

Test for temperaturstigning-

Dielektriske type tester

Fastsettelse av lydnivå for hver kjølemetode som det er angitt garantert lydnivå for

Måling av effekten tatt av vifte- og væskepumpemotorene

Måling av tomgangs-tap og strøm ved 90 % og 110 % av nominell spenning

Spesiell test

-Dielektriske spesialtester
-Svingende varmt-punkttemperatur-måling
-Bestemmelse av kapasitansviklinger-til-jord, og mellom viklinger
-Måling av dissipasjonsfaktor (tanδ) av isolasjonssystemets kapasitanser
-Bestemmelse av transiente spenningsoverføringskarakteristikk
-Måling av null-sekvensimpedans(er) på tre-fasetransformatorer
-Kortslutningsmotstandstest-
-Måling av DC-isolasjonsmotstand hver vikling til jord og mellom viklinger
-Vakuumavbøyningstest på væskenedsenkede transformatorer
-Trykkavbøyningstest på væskenedsenkede transformatorer
-Vakuumtetthetstest på stedet på væskenedsenkede transformatorer

Sertifikater

productcate-1-1

FAQ

Spørsmål: Er OEM/ODM tilgjengelig?

A: Ja, det er det! Våre produkter kan tilpasses. Vi har design- og ingeniørteam, vi kan tilpasse produkter i henhold til kundenes tegning eller krav.

Spørsmål: Hva er din MOQ?

A: Ett sett.

Spørsmål: Hvordan er leveringstiden?

A: Det avhenger av bestillingsmengden din, og det tar normalt 15-20 dager.

Spørsmål: Hvordan kontrollerer du kvaliteten?

A: Vi har QC-teamet som overholder TQM for å sikre kvaliteten. Hvert trinn er i samsvar med standardene. Samtidig vil vi ta bilder og filme for deg hvis du trenger det. Hvert produkt vil bli ferdig montert og nøye testet før pakking og forsendelse.

Spørsmål: Hvor lang er garantien?

A: Innen ett år fra salgsdatoen, hvis det er noen tilbehørsproblemer, gir du bare bildene av skadet tilbehør, så vil vi tilby gratis tilbehør. I henhold til antall produkter vil vi tilby lett skadet tilbehør gratis. Vi kan også gi teknisk støtte hvis du trenger det.

Vi er profesjonelle produsenter og leverandører av putemonterte transformatorer i Kina, spesialisert på å tilby tilpasset service av høy kvalitet. Vi ønsker deg hjertelig velkommen til å kjøpe billig putemontert transformator for salg her og få gratis prøve fra fabrikken vår. For priskonsultasjon, kontakt oss.
